空调系统设计
1 设计流程

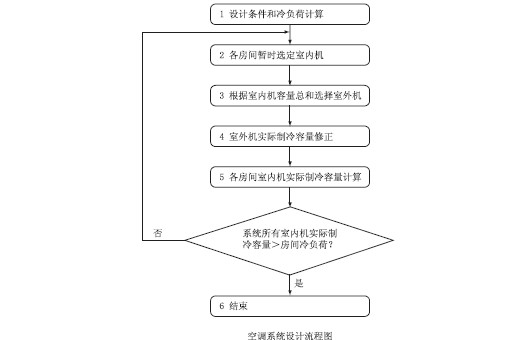

1.1 VRV 系统的设计流程( 制冷)
VRV 系统的机型选定，可以先根据室内热负荷选定室内机，暂时选定机型。其后，再对
应室内机选择室外机，计算出室内机组合后的能力，再进行各房间冷量的校核。
1. 设计条件和冷负荷
根据建筑物室内要求的干、湿球温度以及夏季空调室外设计干球温度，计算出建筑物
内每个房间的冷负荷。
2. 室内机制冷容量选择
室内机的额定制冷容量是在标准空调工况时的制冷量。由于夏季空调系统的设计条
件与标准空调工况是不一样的，因此空调室内机的实际制冷容量与额定制冷容量也
是不同的。根据室内要求的干、湿球温度以及室外计算干球温度，根据相应室内机制
冷容量表中，选出最接近或大于房间冷负荷的室内机。
3. 系统组成和室外机制冷容量选择
在系统组成时，主要考虑以下几个原则：
1) 初步估算所连室内机实际总容量对应的室外机额定制冷容量；
2) 要考虑室外机放置位置；
3) 要考虑系统中配管布置要求；
4) 配管系统尽可能优化。系统配管越长，室外机能力修正也会相应增加。
5) 尽量把经常使用的房间和不经常使用的房间搭配在一起，以控制系统同时使用
率，提高系统设备的利用率。
6) 室内机数量不能超过室外机所能容许连接的室内机数量。
4. 室外机实际制冷容量计算
1) 计算室内外机连接率：
2) 室内机总计容量连接率为100% 以下时：
室外机最大制冷能力＝依据100% 连接率的能力特性表求出该温度下的室外机制冷
能力×至最远端室内机的配管长情况下的能力变化率
* 相应温度及连接率下的能力特性见容量表。
* 配管长修正参见室外机相应特性曲线。
3) 室内机总计连接率超过100% 时：
室外机最大制冷能力＝依据相应连接率的能力特性表求出该温度下的室外机制冷
能力×至最远端室内机的配管长情况下的能力变化率
* 相应温度及连接率下的能力特性见容量表。
* 配管长修正参见室外机相应特性曲线。
5. 室内机实际制冷容量计算
系统中每个室内机的实际制冷容量为：
室内机实际制冷能力＝室外机实际制冷×室内机容量÷室内机的总计容量
6. 如果按照上式计算出的室内机的最终实际制冷量小于该室内机所对应的房间负荷，
则应重新选择室内机，再按2 ～ 5 步骤进行计算，直到满足要求为止。
7. 实例 室内机实际制冷能力计算
[ 条件]
室外机：RHXYQ20PAY1
室内机：FXFP140LVC × 5 台
( 总计制冷容量：70.0kW)
连接率：125%(70.0kW ÷ 56.0kW)
外气温度：33 ℃ DB
室内回风温度：27 ℃ DB，20 ℃ WB
冷媒配管长：70m[ 高低差10m( 室外机在上)]
[ 室内机总计制冷能力]
室内机总计额定制冷能力：70.0kW(14.0kW × 5 台)，125% 连接率
回风温度能力修正系数：1.01(56.7kW ÷ 56.0kW) ...........参见表-1 之 ÷
室内机总计制冷能力：70.0 × 1.01=70.7kW

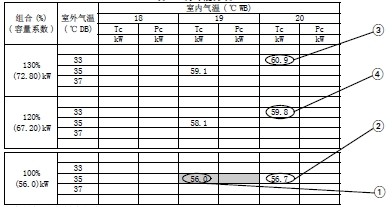

表-1 制冷能力表
[ 室外机最大制冷能力]
室外机额定制冷能力：56.0kW
130% 连接率时的制冷能力：60.9kW .............................参见表-1 之
120% 连接率时的制冷能力：59.8kW .............................参见表-1 之
125% 连接率时的按比例分配：60.4kW
配管长的能力修正系数：0.89( 据技术资料“室外机·容量修正系数”)
室外机最大制冷能力：60.4 × 0.89=53.8kW
[ 系统制冷能力]
室内机总计制冷能力与室外机最大制冷能力相比较，小的一方为实际的系统制冷能力。
室内机合计制冷能力：70.7kW
室外机最大制冷能力：53.8kW
[ 室内机制冷能力]
将系统制冷能力53.8kW 分配至5 台室内机。
FXFP125LVC 的制冷能力：10.8kW(53.8kW × 14.0kW/70.0kW)
由此可知，室内机FXFP125LVC 每台的制冷能力为10.8kW。

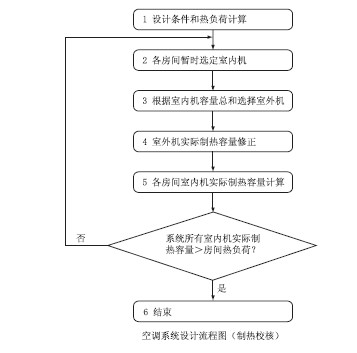

1.2 系统制热能力校核
以上按照制冷工况完成了系统配置设计，以下对系统的实际制热能力进行校核。根据各
个不同的区域其负荷有所差异性，首先在满足各个不同区域制冷量的情况下，其次需要
对各个不同区域的制热量需要进行校核。
1. 计算条件
1. 计算条件
根据建筑物室内要求的干球温度以及冬季空调室外设计的干、湿球温度，计算出建筑
物内每个房间的热负荷。
2. 室内机制热容量修正
根据设计的冬天室内干球温度以及室外干、湿球温度，从室内机制热容量表中查出室
内机修正的制热容量。
3. 室外机实际制热容量
1) 计算室内外机连接率：
2) 室内机总计容量连接率为100% 以下时：
室外机最大制热能力＝依据100% 连接率能力特性表求出该温度下的室外机制热能
力×至最远端室内机的配管长情况下的能力变化率×结霜时的化霜修正率
* 相应温度及连接率下的能力特性见容量表。
* 配管长修正参见室外机的相应特性曲线。
* 结霜修正参见本节表3。
3) 室内机总计连接率超过100% 时：
室外机最大制热能力＝依据相应连接率能力特性表求出该温度下的室外机制热能
力×至最远端室内机的配管长情况下的能力变化率×结霜时的化霜修正率
* 相应温度及连接率下的能力特性见容量表。
* 配管长修正参见室外机的相应特性曲线。
* 结霜修正参见本节表3。
4. 室内机实际制热容量
系统中每个室内机的实际制热容量为：
室内机实际制热能力= 室外机实际制热×室内机容量÷室内机的总计容量
5. 如果按照上式计算出的室内机的实际制热量小于该室内机所对应的房间热负荷，则
重新选择室内、外机容量，直到满足要求为止。
6. 实例 室内机实际制热能力计算
[ 条件]
室外机：RHXYQ20PAY1
室内机：FXFP140LVC × 5 台
( 总计制热容量：80.0kW)
连接率：125%(70.0kW ÷ 56.0kW，通过制冷容量计算连接率)
外气温度：-3 ℃ DB，-3.7 ℃ WB
室内回风温度：21 ℃ DB
冷媒配管长：70m[ 高低差10m( 室外机在上)]
[ 室内机总计制暖能力]
室内机总计额定制热能力：80.0kW(16.0kW × 5 台)，125% 连接率
回风温度能力修正系数：0.97(61.0kW ÷ 63.0kW) ...........参见表-2 之 ÷
室内机总计制热能力：80.0 × 0.97=77.6kW

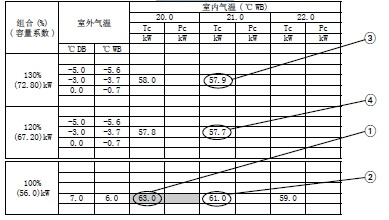

表-2 制热能力表
[ 室外机最大制热能力]
室外机额定制热能力：63.0kW
130% 连接率时的制热能力：57.9kW .............................参见表-2 之
120% 连接率时的制热能力：57.7kW .............................参见表-2 之
125% 连接率时的按比例分配：57.8kW
配管长的能力修正系数：1.00( 据技术资料“室外机·容量修正系数”)
结霜时的制热能力修正系数：0.88
表-3 结霜后制热能力修正系数
室外机最大制热能力：57.8 × 1.00 × 0.88 ＝ 50.9kW
[ 系统制热能力]
室内机总计制热能力与室外机最大制热能力相比较，小的一方为实际的系统制热能力。
室内机总计制热能力：77.6kW
室外机最大制热能力：50.9kW
[ 室内机制热能力]
将系统制热能力50.9kW 分配在5 台室内机上。
FXFP140LVC 的制热能力：10.2kW(50.9kW × 14.0kW/70.0kW)
由此可知，室内机组FXFP140LVC 每台的制热能力为10.2kW。
